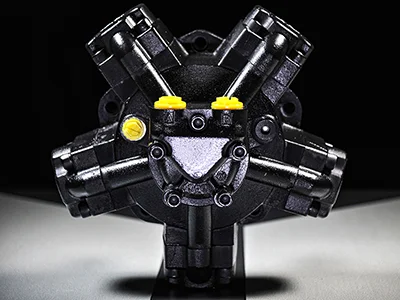

Радиально-поршневой гидромотор серии LTM

Тихоходный высокомоментный гидромотор (400-1400 мл/об)
Радиально-поршневой гидромотор серии LTM
Гидромоторы серии LTM представляют собой тихоходные высокомоментные радиально-поршневые гидромоторы с пятирядной поршневой схемой. Данные гидромоторы предназначены для гидроприводов, требующих прямого привода исполнительных механизмов без использования редуктора. Благодаря высокой устойчивости работы на малых скоростях серия LTM хорошо подходит для тяжелого пуска под нагрузкой и продолжительной работы на низких оборотах.
Запросить цену
Технические характеристики
Рабочая жидкость Гидравлическое масло
Тип крепления Резьбовое соединение
Материал уплотнений NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton)
Материал корпуса Чугун
Макс. расход 500 л/мин
Макс. рабочее давление 250 бар

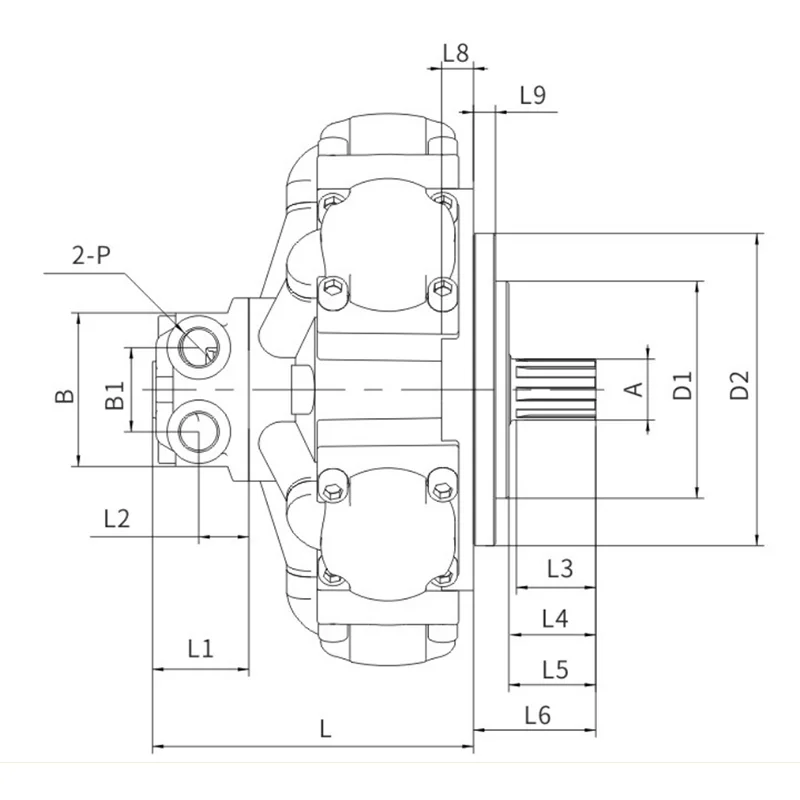

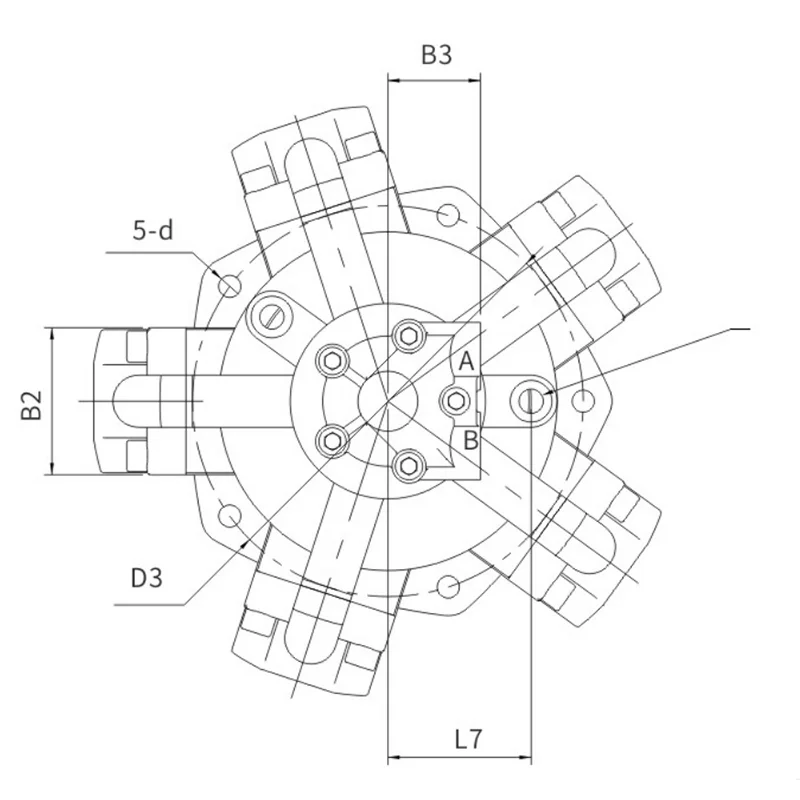

Модель LTM2-100-280 LTM3-200-400 LTM6-400-600 LTM11-700-1300 LTM16-1400-2400
D 250 298 378 460 530
D1 120 134 150 178 206
D2 162f7 190f7 230f7 256f7 301f7
D3 180 210 254 300 327
d φ13 φ13 φ16.5 φ17 φ21
L 185 199 238 261 283
L1 60 60 82 63 63
L2 26 26 36 30 30
L3 30 38 50 50 65
L4 40 57 65 70 88
L5 55 58 71 74 107
L6 57 65 90 102 126
L7 73 78.5 94 110 120
L8 15 15 21 25 30
L9 14 14 16 18 22
B 124 124 124 150 150
B1 56 56 69 69 69
B2 80 84 106 112 142
B3 65 65 70 70 70
O G1/4'' G1/2'' G1/2'' G1/2'' G1/2''
P G3/4'' G3/4'' G1'' G1'' G1''
A 6-25b12×30b12×6f8 8-32b12×38b12×6f8 8-36b12×42b12×7f8 8-45×50a11×9d10 8-62b12×72b12×12f8
Модель Рабочий объем (см³/об) Номинальное давление (бар) Макс. давление (бар) Крутящий момент (Н·м) Удельный теоретический крутящий момент (Н·м) Скорость (об/мин) Масса (кг)
LTM2-100 113 250 320 420 18 10-1250 27
LTM2-150 159 250 320 620 25 10-1000
LTM2-175 180 200 250 526 28 10-1000
LTM2-200 206 200 250 600 32 8-800
LTM2-250 235 200 250 800 40 8-630
LTM2-275 276 200 250 880 44 9-630
LTM3-200 201 250 320 800 32 8-800 35
LTM3-250 254 250 320 949 40 8-630
LTM3-300 289 200 250 864 46 6-500
LTM3-350 340 200 250 1000 55 6-400
LTM3-400 408 200 250 1300 65 6-400
LTM3-450 452 200 250 1440 72 6-400
LTM6-400 406 200 250 1290 64 5-630 63
LTM6-450 454 200 250 1460 73 5-630
LTM6-500 500 250 320 2000 80 5-500
LTM6-600 604 200 250 1920 96 4-500
LTM6-700 697 200 250 2220 111 4-400
LTM6-800 795 200 250 2520 126 4-320
LTM6-1000 980 200 250 3040 155 4-250
LTM11-700 697 200 250 2220 116 4-400 102
LTM11-800 795 200 250 2520 130 3-400
LTM11-1000 1022 250 320 4075 163 3-320
LTM11-1100 1116 200 250 3540 177 3-320
LTM11-1200 1209 200 250 3960 198 3-320
LTM11-1300 1328 200 250 4180 209 3-250
LTM11-1400 1386 200 250 4400 220 2-400
LTM11-1600 1531 200 250 4860 243 2-320
LTM11-1800 1814 200 250 5433 283 2-320
Схема гидромотора
Схема гидромотора
Руководство по выбору
Руководство по выбору
Ключевые особенности и преимущества гидравлических моторов Lite Hydraulics
  • Радиально-поршневая пятирядная конструкция: оптимизирована для получения высокого крутящего момента на низких скоростях при сохранении стабильности работы в режиме малых оборотов.
  • Прямой привод без редуктора: позволяет приводить рабочие механизмы без применения редукторов, упрощая конструкцию привода. Рабочий объем от 400 до 1400 мл/об.
  • Высокий выходной крутящий момент: максимальный номинальный крутящий момент может превышать 5400 Н·м, что позволяет использовать гидромотор в тяжелых задачах.
  • Широкий диапазон применений: подходит для приводов поворота, ходовых приводов, лебедок и других механизмов, работающих под высокими нагрузками.
