LS-гидрораспределительный блок серии LT-PSV/PSL
Гидрораспределитель с системой Load-Sensing (LS)
Гидрораспределитель серии LT-PSV/PSL с системой Load-Sensing (LS) представляет собой нагрузочно-чувствительный распределитель с пропорциональным управлением, предназначенный для гидросистем мобильной техники. Благодаря динамической регулировке подачи рабочей жидкости в зависимости от сигнала обратной связи по нагрузке система автоматически согласует расход насоса с потребностями исполнительных механизмов.
Ключевые особенности и преимущества гидравлических распределительных блоков Lite Hydraulics
- Адаптивное управление чувствительностью к нагрузкам (Load-Sensing): подача рабочей жидкости автоматически регулируется в зависимости от изменения нагрузки исполнительных механизмов, что снижает нагрузку на насос и уменьшает общее энергопотребление системы.
- Функция разгрузки при низкой нагрузке: при работе на холостом ходу или при малых нагрузках уменьшаются потери энергии и нагрев гидросистемы.
- Широкий набор способов управления: гидрораспределитель поддерживает ручное, гидравлическое, электромагнитное управление, а также установку CAN-шины, что облегчает интеграцию блока в различные системы управления техникой.
- Гибкая конфигурация серии: гидравлический распределительный блок может быть оснащен различными типами проходного сечения, расхода и количества секций, что позволяет подобрать решение для гидросистем различной производительности.

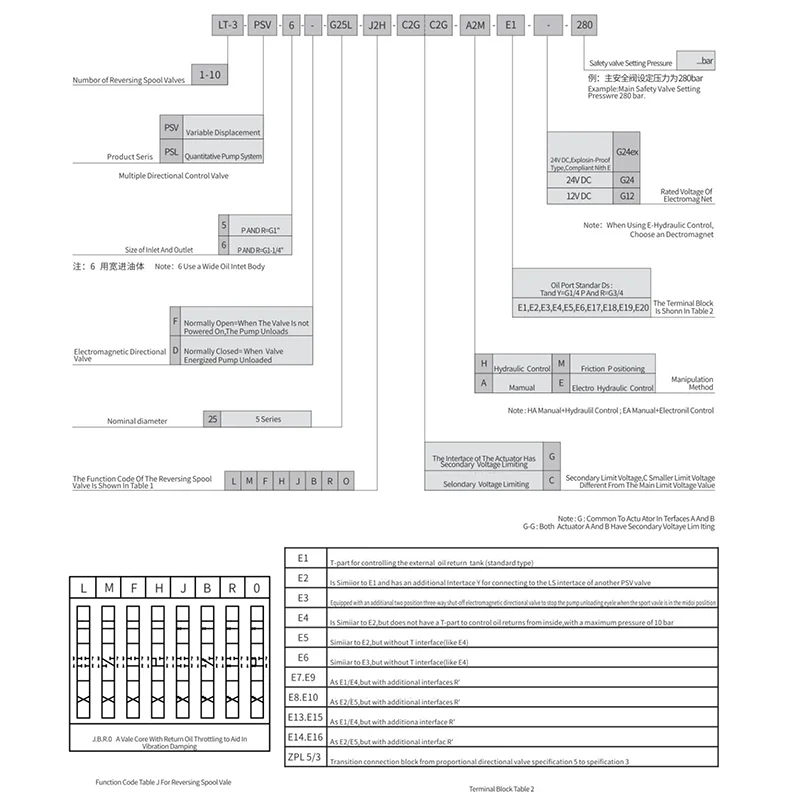

Руководство по выбору

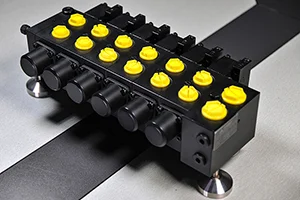

LS-гидрораспределительный блок, LT-PSV-3 Запросить цену
3-секционный LS-гидрораспределитель
5-секционный LS-гидрораспределитель
4-секционный LS-гидрораспределитель
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Резьбовое соединение |
| Тип управления | Ручное/гидравлическое/электромагнитное/CAN-Bus шина |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Сталь |
| Номинальный диаметр | 20 мм |
| Макс. расход | 80 л/мин |
| Макс. рабочее давление | 350 бар |

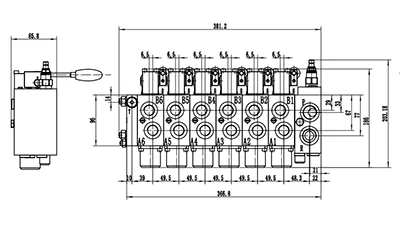

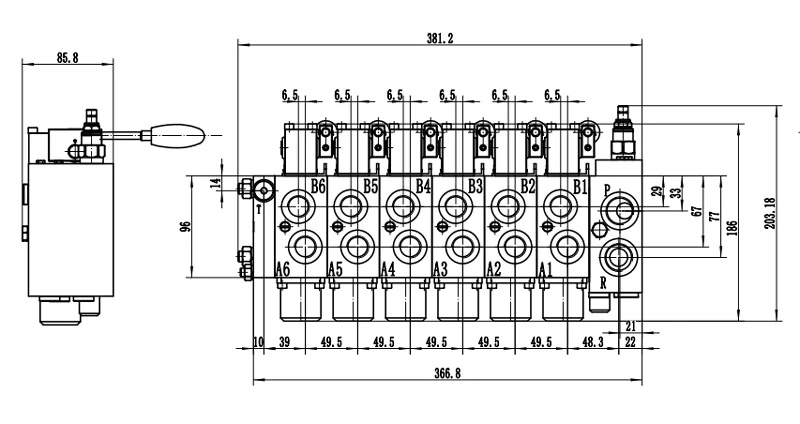

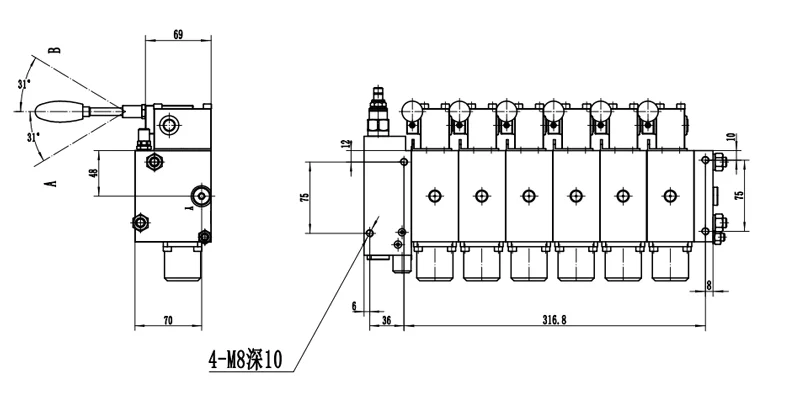

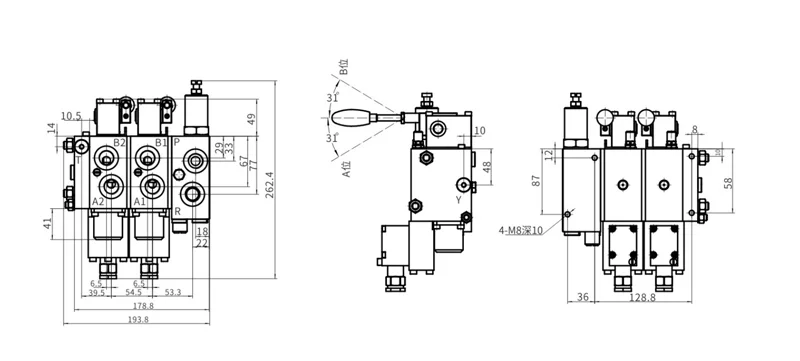

Габаритный чертеж
Габаритный чертеж

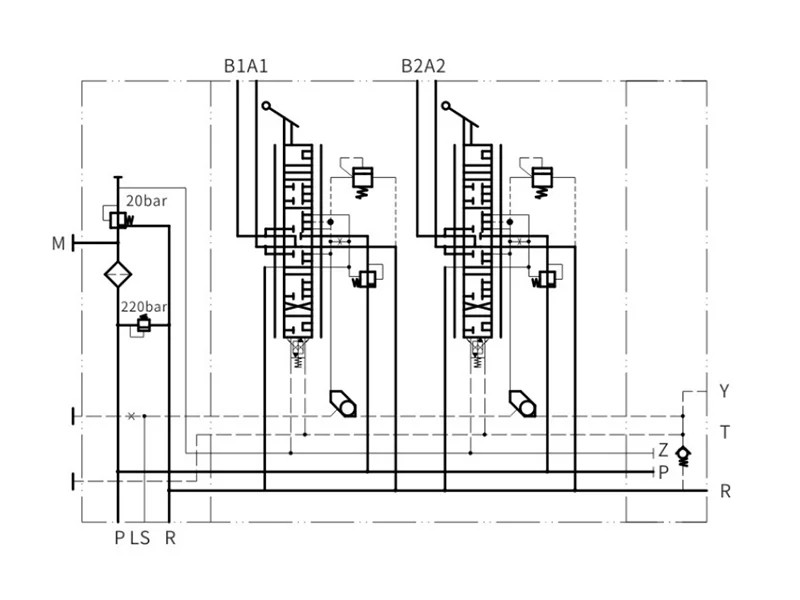

Схема гидрораспределительного блока
LS-гидрораспределительный блок, LT-PSL-3 Запросить цену
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Резьбовое соединение |
| Тип управления | Ручное/гидравлическое/электромагнитное/CAN-Bus шина |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Сталь |
| Номинальный диаметр | 20 мм |
| Макс. расход | 80 л/мин |
| Макс. рабочее давление | 350 бар |
LS-гидрораспределительный блок, LT-PSV-5 Запросить цену
3-секционный LS-гидрораспределитель
5-секционный LS-гидрораспределитель
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Резьбовое соединение |
| Тип управления | Ручное/гидравлическое/электромагнитное/CAN-Bus шина |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Сталь |
| Номинальный диаметр | 25 мм |
| Макс. расход | 160 л/мин |
| Макс. рабочее давление | 350 бар |

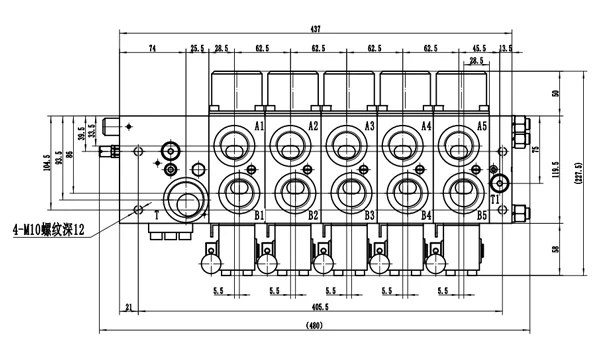

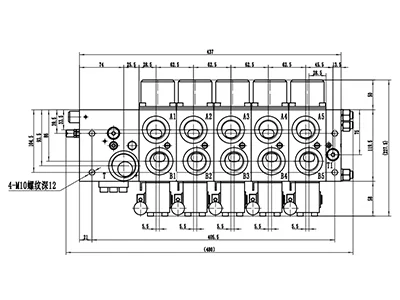

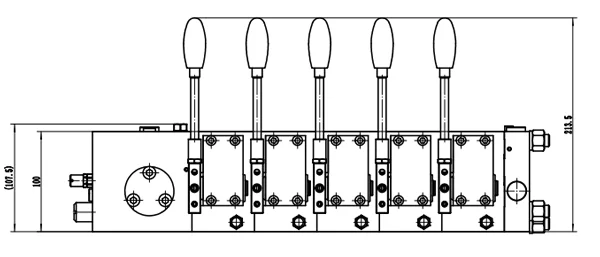

Габаритный чертеж 1
Габаритный чертеж 1
Габаритный чертеж 2
Габаритный чертеж 2

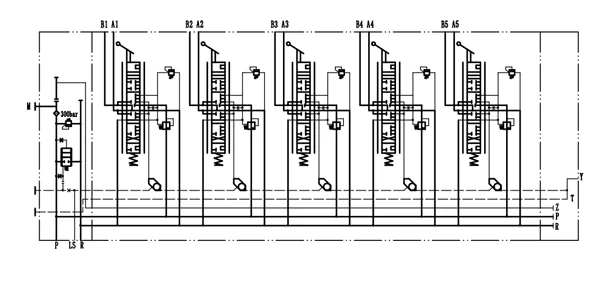

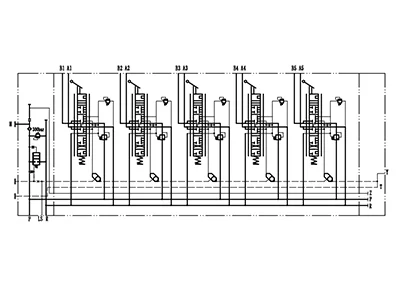

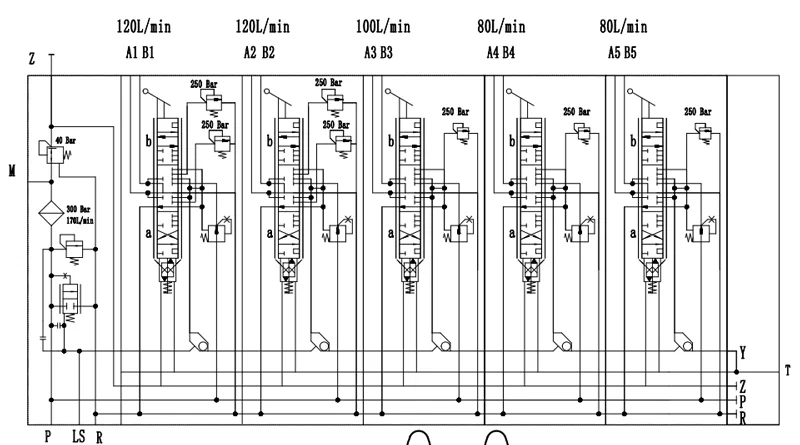

Схема гидрораспределительного блока

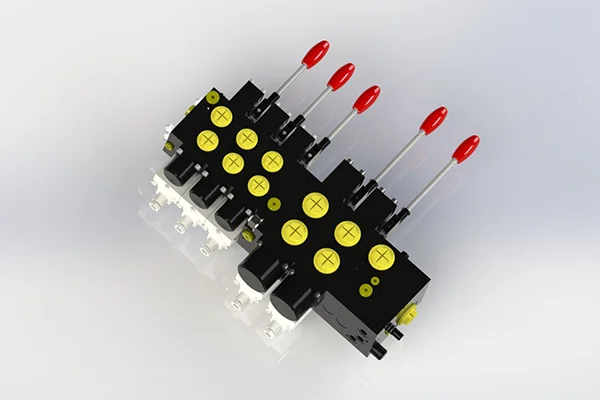

LS-гидрораспределительный блок, LT-PSV-5-3 Запросить цену
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Резьбовое соединение |
| Тип управления | Ручное/гидравлическое/электромагнитное/CAN-Bus шина |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Сталь |
| Макс. расход | 160 л/мин |
| Макс. рабочее давление | 350 бар |

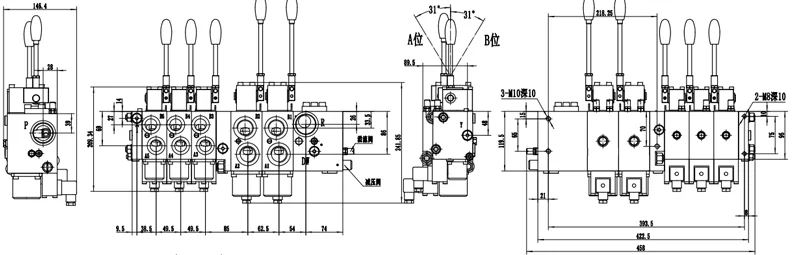

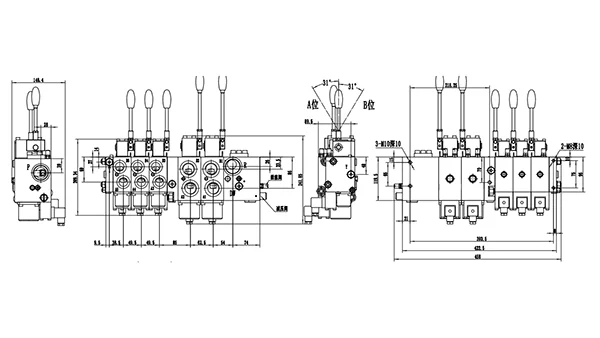

Габаритный чертеж

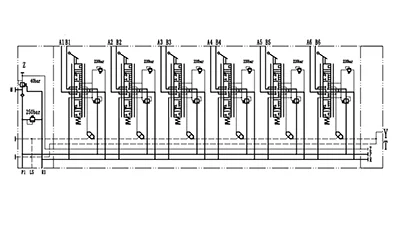

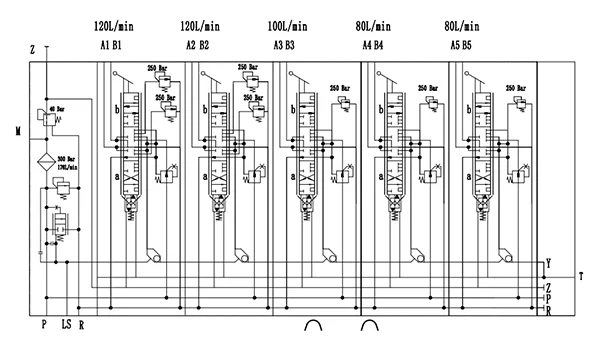

Схема гидрораспределительного блока
Примеры реализованных проектов

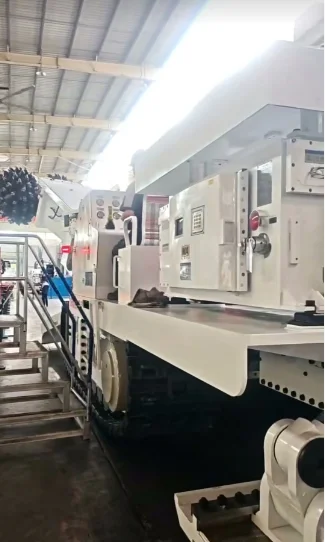

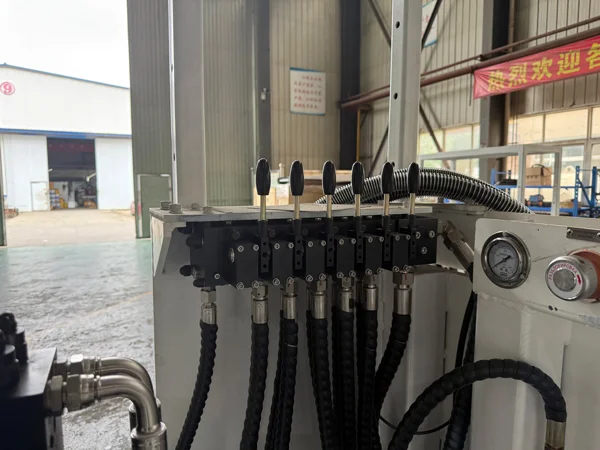

Машина производства предприятия, входящего в состав China Coal Technology & Engineering Group, оснащена LS-гидравлическим распределительным блоком серии LT-PSV.
Горнопроходческая машина отечественного производства оснащена LS-гидравлическим распределительным блоком серии LT-PSV.
