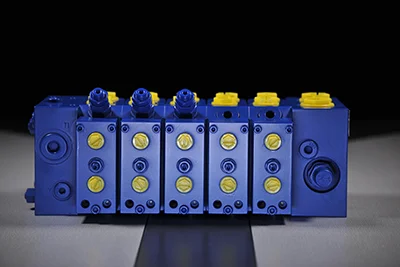

LS-гидрораспределительный блок QFZMG15H
Гидрораспределитель с системой Load-Sensing (LS)
LS-гидрораспределитель QFZMG15H оснащен системой Pre-Compensated Load-Sensing или, по-другому, системой определения нагрузки с предварительной компенсацией давления. За счет регулирования производительности гидравлического насоса по сигналу обратной связи от нагрузки обеспечивается точное соответствие расхода рабочей жидкости текущим потребностям исполнительных механизмов.
Ключевые особенности и преимущества гидравлических распределительных блоков Lite Hydraulics
- Load-Sensing система с предварительной компенсацией давления: насос регулирует производительность по сигналу нагрузки (LS), а компенсаторы перед золотниками поддерживают стабильный перепад давления, обеспечивая точное распределение расхода между исполнительными механизмами.
- Точные перемещения механизмов: конструкция гидрораспределителя оптимизирована для плавного управления исполнительными механизмами при низких скоростях.
- Несколько типов управления: доступны модели с ручным/гидравлическим/электромагнитным управлением, а также с CAN-шиной.
- Возможность настройки под рабочие условия: конструкция гидрораспределителя может быть гибко адаптирована под производственные потребности.

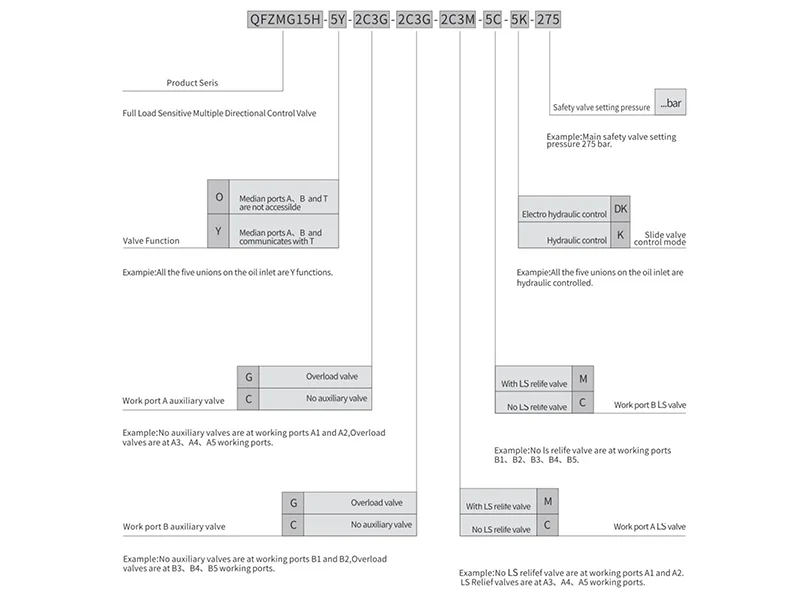

Руководство по выбору
5-секционный LS-гидрораспределитель
7-секционный LS-гидрораспределитель
3-секционный LS-гидрораспределитель
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Резьбовое соединение |
| Тип управления | Ручное/гидравлическое/электромагнитное/CAN-Bus шина |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Чугун |
| Номинальный диаметр | 15 мм |
| Макс. расход | 200 л/мин |
| Макс. рабочее давление | 350 бар |

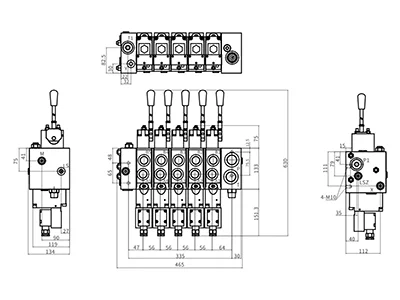

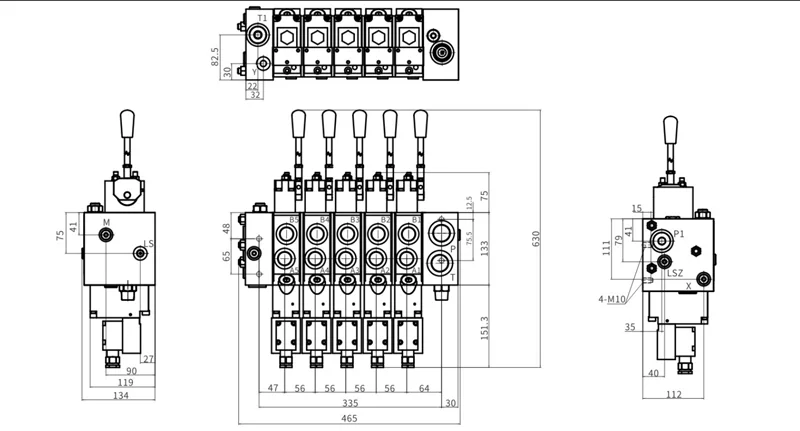

Габаритный чертеж

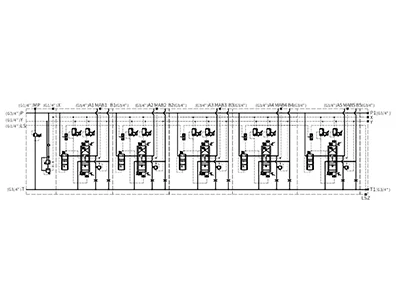

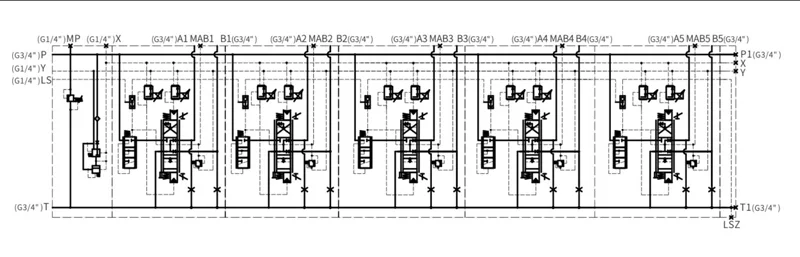

Схема гидрораспределительного блока
Примеры реализованных проектов
Карьерный самосвал, представленный компанией Shantui Heavy Industry на выставке Bauma China 2024 в Шанхае. Оснащен LS-гидрораспределительным блоком QFZMG32.
Буровая установка китайского производителя строительной техники использует LS-гидрораспределительный блок серии QFZMG28H.
Буровая установка производителя из провинции Гуйчжоу оснащена LS-гидрораспределительным блоком серии QFZMG28H.
Проходческая буровая установка китайского производителя была оснащена LS-гидрораспределительным блоком серии QFZMG15H.
Прототип гусеничной машины, разработанный одной из компаний провинции Хэбэй, проходил испытания с использованием LS-гидрораспределительного блока серии QFZMG14H.
