LS-гидрораспределительный блок QFZMG12H
Гидрораспределитель с системой Load-Sensing (LS)
LS-гидрораспределитель модели QFZMG12H разработан с использованием системы чувствительной к нагрузкам (Load-Sensing или просто LS) с предварительной компенсацией давления (pre-compensated схема). Система автоматически подает необходимое количество рабочей жидкости в соответствии с потребностями исполнительных механизмов, сохраняя скорость их работы независимо от изменения нагрузки. При этом компенсатор секции устанавливается до золотника и поддерживает постоянный перепад непосредственно на нем же. Подходит для гидросистем экскаваторной и сельхозтехники.
Ключевые особенности и преимущества гидравлических распределительных блоков Lite Hydraulics
- Чувствительная к нагрузке система (Load-Sensing) с предварительной компенсацией давления: за счет использования обратной связи по нагрузке в гидрораспределителе поддерживается стабильная подача рабочей жидкости, что делает его особенно эффективным для плавного и точного управления движением исполнительных механизмов.
- Высокая точность микроперемещений: гидрораспределитель данной серии имеет превосходные характеристики при малых скоростях и небольших ходах исполнительных механизмов, повышая точность управления оборудованием.
- Энергоэффективная конструкция: использование Load-Sensing системы позволяет существенно снизить потери энергии и уменьшить потребляемую мощность гидравлической системы оборудования.

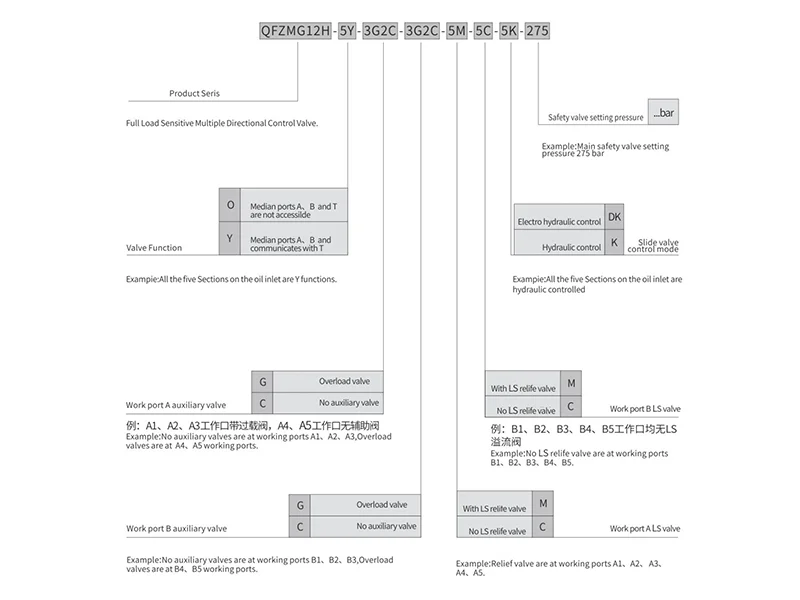

Руководство по выбору
5-секционный LS-гидрораспределитель
7-секционный LS-гидрораспределитель
Технические характеристики
| Рабочая жидкость | Гидравлическое масло |
|---|---|
| Тип крепления | Резьбовое соединение |
| Тип управления | Ручное/гидравлическое/электромагнитное |
| Материал уплотнений | NBR (бутадиен-нитрильный каучук)/FKM (фторкаучук, Viton) |
| Материал корпуса | Чугун |
| Номинальный диаметр | 12 мм |
| Макс. расход | 100 л/мин |
| Макс. рабочее давление | 350 бар |

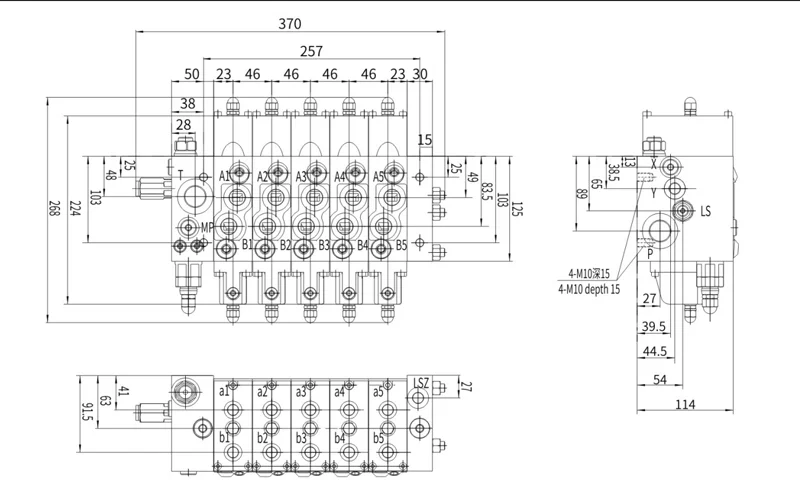

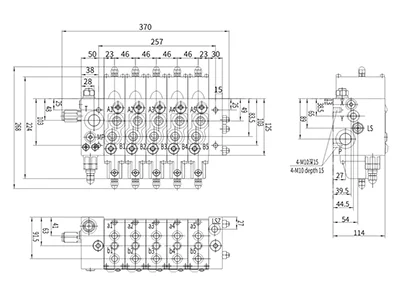

Габаритный чертеж

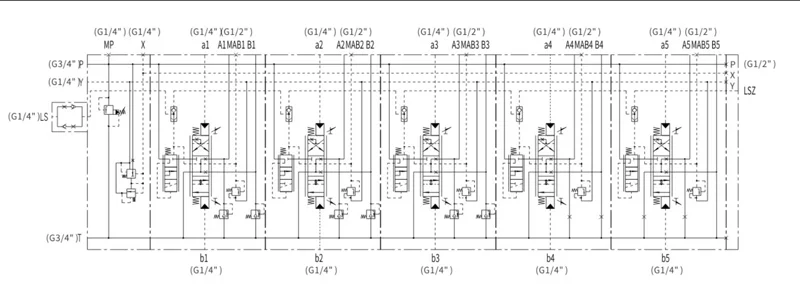

Схема гидрораспределительного блока
Примеры реализованных проектов

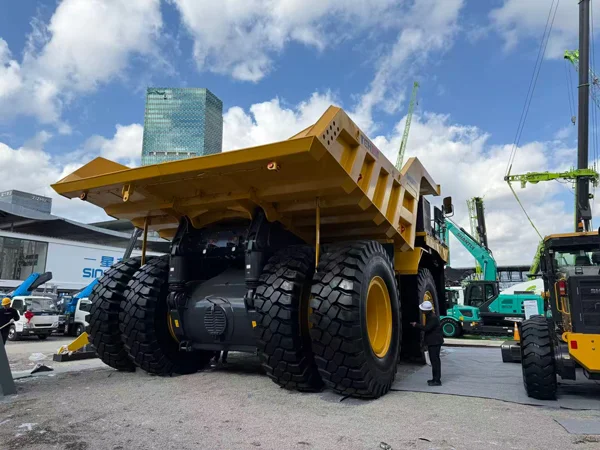

Карьерный самосвал, представленный компанией Shantui Heavy Industry на выставке Bauma China 2024 в Шанхае. Оснащен LS-гидрораспределительным блоком QFZMG32.

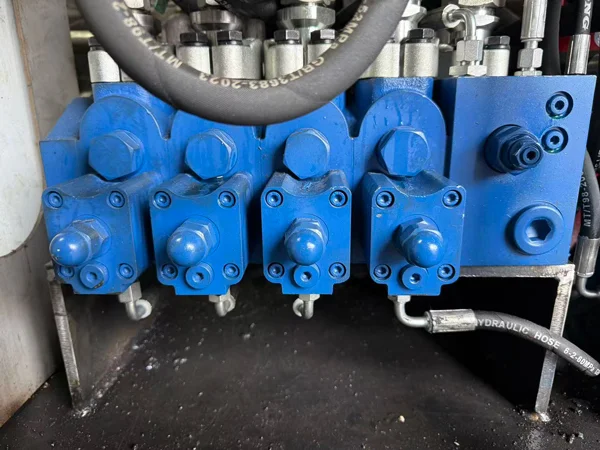

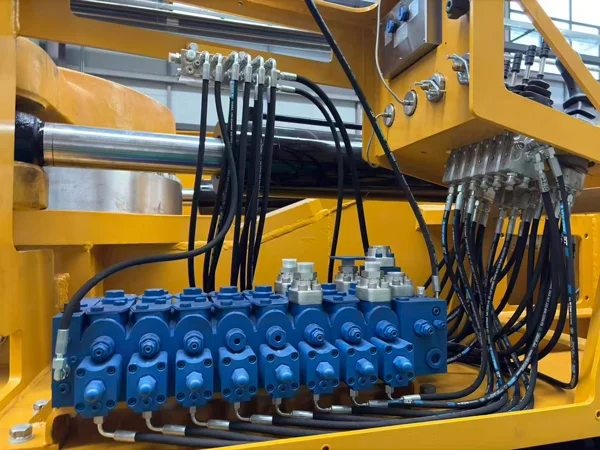

Буровая установка китайского производителя строительной техники использует LS-гидрораспределительный блок серии QFZMG28H.

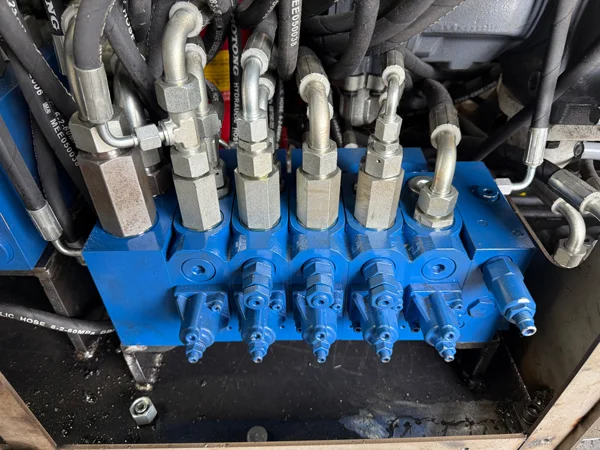

Буровая установка производителя из провинции Гуйчжоу оснащена LS-гидрораспределительным блоком серии QFZMG28H.
Проходческая буровая установка китайского производителя была оснащена LS-гидрораспределительным блоком серии QFZMG15H.
